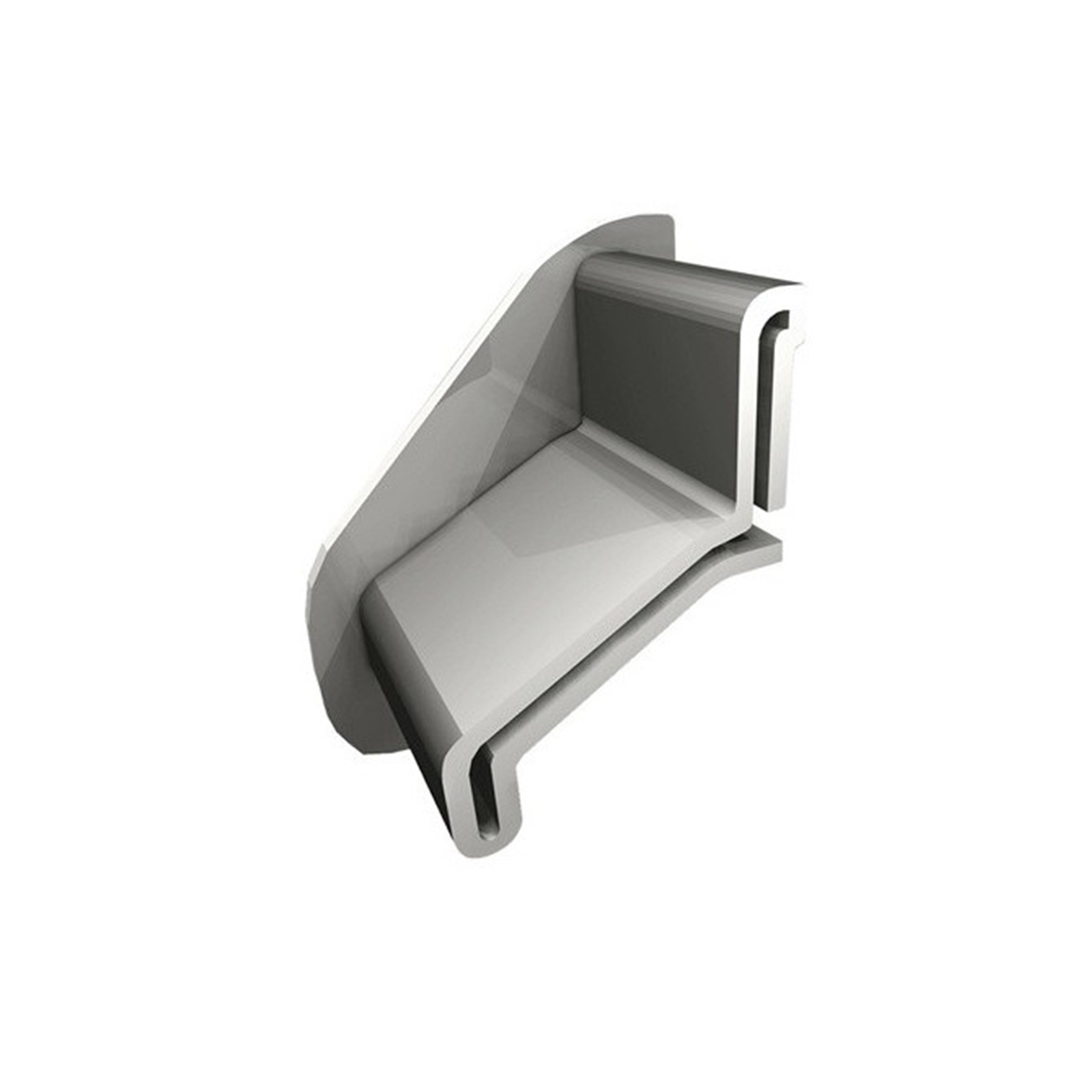

Odbojnik przyścienny do profilu okapowego K30/K40 (komplet lewy + prawy)

Odbojnik przyścienny

Odbojniki przyścienne OP30/40 to niezbędne elementy montażowe przeznaczone do instalacji pomiędzy ścianą balkonu lub tarasu a profilem okapowym. Wykonane z wytrzymałego tworzywa sztucznego, odbojniki te zapewniają solidne i trwałe połączenie, które skutecznie chroni konstrukcję przed uszkodzeniami i wpływem warunków atmosferycznych.

Funkcjonalność:

• Ochrona i Stabilność: Odbojniki przyścienne OP30/40 skutecznie zabezpieczają krawędzie balkonów i tarasów, zapobiegając ich uszkodzeniom. Dzięki precyzyjnemu dopasowaniu pomiędzy ścianą a profilem okapowym, zapewniają one dodatkową stabilność całej konstrukcji.
• Łatwy Montaż: Prosta konstrukcja odbojników umożliwia szybki i łatwy montaż, co pozwala na efektywne zakończenie prac instalacyjnych bez potrzeby stosowania specjalistycznych narzędzi.

Podkład warstw posadzkowych balkonu/tarasu

Podkład powinien być równy i nośny, z zachowaniem spadku od 1,5% do 2% w kierunku krawędzi czołowej, aby zapewnić skuteczne odprowadzanie wody. Zaleca się, aby wzdłuż krawędzi podkładu na szerokości 80 mm wykonać obniżenie podkładu na głębokość około 3 mm. Dzięki temu zamontowany profil będzie licował się z powierzchnią podkładu, co zapewni estetyczny wygląd i bezpieczeństwo użytkowania.

Wstępmy montaż narożników NZ K40/90

Prace rozpoczynamy od wstępnego mocowania narożników za pomocą kołków rozporowych, które są dołączone do zestawu z narożnikiem. Dzięki temu narożniki będą stabilnie przymocowane, co ułatwi dalsze etapy montażu.

Przygotowanie profili prostych K40

Kolejnym krokiem jest wykonanie pomiarów odcinków prostych w celu przygotowania (przycięcia) profili prostych. Profile należy przygotować w taki sposób, aby w miejscach połączeń pozostawić szczeliny dylatacyjne o szerokości około 2 mm, a przy ścianie zapewnić miejsce na osadzenie odbojników OPK40. Cięcie profili powinno być wykonywane ręczną piłą do metalu lub mechaniczną z odpowiednią tarczą do cięcia aluminium. Użycie innych narzędzi może spowodować uszkodzenie powłoki lakierniczej, co jest niedopuszczalne.

Wykonanie otworów montażowych w podkładzie

Między narożnikami NZ K40/90 układamy profile proste K40 i oznaczamy na podkładzie miejsca pod otwory montażowe. Następnie usuwamy profile, aby uzyskać dostęp do oznaczonych miejsc i wiercimy otwory montażowe.

Montaż narożników NZ K40/90

Narożniki osadzamy na zaprawie uszczelniającej, a następnie mocujemy mechanicznie za pomocą wcześniej osadzonych kołków rozporowych. Wkręty dokręcamy po związaniu się masy uszczelniającej, aby zapewnić trwałe i szczelne zamocowanie narożników.

Montaż profili prostych K40

Profile proste osadzamy w analogiczny sposób jak narożniki, stosując zaprawę uszczelniającą. Korzystając z rozciągniętego pomiędzy narożnikami sznurka i poziomicy, dbamy o równy montaż. Po umieszczeniu profili na zaprawie, mocujemy je mechanicznie za pomocą kołków rozporowych, dokręcając wkręty po związaniu masy uszczelniającej.

Uszczelnienie połączeń z montażem łącznika LK40

Szczeliny na połączeniach profili wypełniamy trwale elastyczną masą, na przykład poliuretanową, aby zapewnić szczelność i elastyczność połączeń. Następnie, od zewnątrz, montujemy łączniki LK40, co dodatkowo wzmacnia i uszczelnia połączenia profili.

Wykonanie łączenia podkładu z profilami i z progiem drzwi

Profile łączymy z podkładem cementowym za pomocą taśmy uszczelniającej Renoplast PL3, którą wklejamy na zaprawie uszczelniającej. Połączenie z progiem drzwi wykonujemy, stosując taśmę progową Renoplast PL3 z paskiem butylu, co zapewnia trwałe i szczelne połączenie.

Wykonanie warstwy hydroizolacji z zaprawy uszczelniającej

Na podkładzie cementowym wykonujemy izolację przeciwwodną z zaprawy uszczelniającej, stosując się do zaleceń zawartych w karcie technicznej producenta. Zapewni to odpowiednią ochronę przed wilgocią i trwałość całej konstrukcji.

Układanie płytek posadzkowych

Na związanej zaprawie uszczelniającej układamy płytki ceramiczne, używając zaprawy klejowej odpowiedniej do zewnętrznych zastosowań (zalecana klasa C2-S1 lub C2-S2). Podczas układania płytek należy wzdłuż profilu pozostawić szczelinę o szerokości około 5 mm, aby zapewnić odpowiednią dylatację.

Wykonanie elastycznego połączenia pomiędzy profilem K40 a posadzką oraz innych połączeń

W powstałej wzdłuż profilu okapowego szczelinie, a także w szczelinach pomiędzy progiem drzwi a posadzką, pomiędzy cokolikiem a posadzką oraz wzdłuż dylatacji posadzki, układamy sznur dylatacyjny o średnicy 6 mm. Następnie szczeliny wypełniamy trwale elastyczną masą, na przykład poliuretanową, co zapewnia odpowiednią elastyczność i szczelność połączeń.

Montaż haków rynnowych MG75 lub G75

Profil K40 jest wyposażony w pas podrynnowy, który umożliwia montaż haków rynnowych MG75 lub G75 dla rynien o średnicy 75 mm (MG75 – Marley, G75 – Gamrat lub Bryza). Haki przykręcamy śrubami ze stali nierdzewnej, które są dołączone do zestawu z hakami, do pasa podrynnowego. Następnie montujemy rynny wybranego producenta, zapewniając skuteczne odprowadzanie wody z powierzchni balkonu lub tarasu.

Uwagi

1. Otwory Drenażowe: Otwory drenażowe na profilu K40 znajdują się w poziomie hydroizolacji, co skutecznie odprowadza wodę z warstw podposadzkowych, zapobiegając jej gromadzeniu.
2. Ochrona Krawędzi Płytki: Profil K40 został zaprojektowany tak, aby chronić krawędź płytki, minimalizując ryzyko uszkodzeń mechanicznych i wpływu warunków atmosferycznych.
3. Szczelność Strefy Okapowej: Konstrukcja profilu K40 zapewnia pełną szczelność w strefie okapowej, co chroni przed wodą i wilgocią, gwarantując trwałość całego systemu.
