Odbojnik przyścienny LK10/LK10R/LK100/LK100R do profilu okapowego

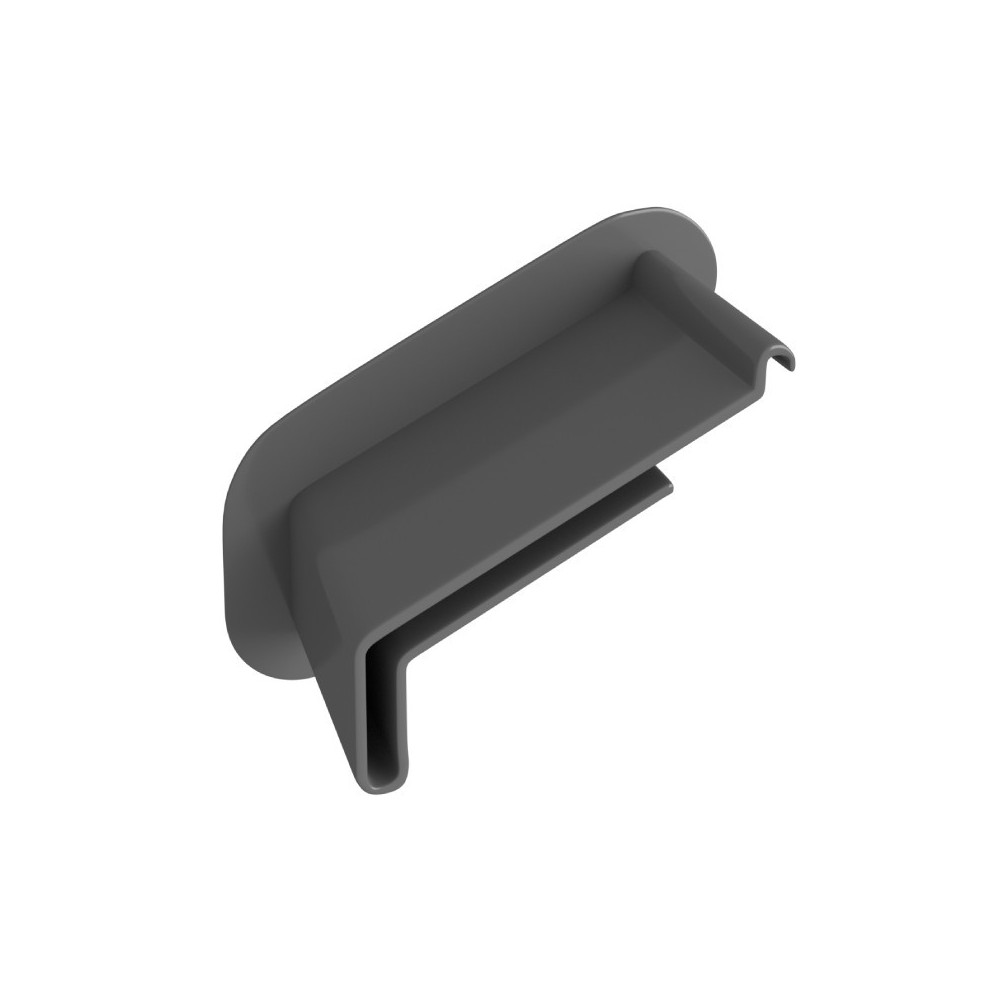

Odbojnik przyścienny LK10/LK10R/LK100/LK100R

Odbojniki przyścienne OPK10/K10R/K100/K100R są specjalistycznymi elementami montażowymi zaprojektowanymi do profili okapowych K10, K10R, K100 oraz K100R. Wykonane z wysokiej jakości tworzywa sztucznego, odbojniki te zapewniają skuteczne zabezpieczenie i estetyczne wykończenie przestrzeni pomiędzy ścianą balkonu lub tarasu a profilem okapowym.

Funkcjonalność:

• Ochrona i Estetyka: Odbojniki przyścienne skutecznie zabezpieczają krawędzie i narożniki konstrukcji przed uszkodzeniami oraz zapewniają schludne i estetyczne wykończenie.
• Odporność na Warunki Atmosferyczne: Wykonane z trwałego tworzywa sztucznego, odbojniki są odporne na działanie czynników atmosferycznych, co zapewnia ich długowieczność i niezawodność.

Zastosowanie: Odbojniki są kompatybilne z profilami okapowymi:

• K10
• K10R
• K100
• K100R

Podkład warstw posadzkowych balkonu/tarasu

Podkład powinien być równy i nośny, z zachowaniem spadku od 1,5% do 2% w kierunku krawędzi czołowej, co zapewnia skuteczne odprowadzanie wody. Zaleca się, aby wzdłuż krawędzi podkładu, na szerokości montowanego profilu 80 mm, wykonać obniżenie podkładu na głębokość około 3 mm. Dzięki temu zamontowany profil będzie licował się z płaszczyzną podkładu, zapewniając estetyczny wygląd i bezpieczeństwo użytkowania.

Wstępny montaż narożników NZ K100/90

Prace rozpoczynamy od wstępnego mocowania narożników NZ K100/90 za pomocą kołków rozporowych, które są dołączone do zestawu z narożnikiem. Narożniki ustawiamy w odpowiednich miejscach i mocujemy, aby zapewnić stabilność i ułatwić dalsze etapy montażu.

Przygotowanie profili prostych K100

Kolejną czynnością są pomiary odcinków prostych, które mają na celu przygotowanie (przycięcie) profili prostych K100. Profile te powinny być przygotowane w taki sposób, aby w miejscach połączeń pozostawić szczeliny dylatacyjne o szerokości około 2 mm. Przy ścianie należy również zapewnić miejsce na osadzenie odbojnika OPK100.

Cięcie profili powinno być wykonywane ręczną piłą do metalu lub mechaniczną z odpowiednią tarczą do cięcia aluminium. Użycie innych narzędzi może spowodować uszkodzenie powłoki lakierniczej, co jest niedopuszczalne.

Wykonanie otworów montażowych w podkładzie

Między narożnikami NZ K100/90 układamy profile proste K100 i oznaczamy na podkładzie miejsca, w których będą znajdować się otwory montażowe. Następnie usuwamy profile, aby uzyskać dostęp do oznaczonych miejsc, i wiercimy otwory montażowe zgodnie z oznaczeniami.

Montaż narożników NZ K100/90

Narożniki osadzamy na zaprawie uszczelniającej, aby zapewnić trwałe i szczelne połączenie. Następnie mocujemy narożniki mechanicznie za pomocą wcześniej osadzonych kołków rozporowych. Wkręty dokręcamy po związaniu się masy uszczelniającej, co zapewnia stabilne i trwałe zamocowanie narożników.

Uszczelnienie połączeń z montażem łącznika LK100

Szczeliny na połączeniach profili wypełniamy trwale elastyczną masą, na przykład poliuretanową, aby zapewnić szczelność i elastyczność połączeń. Następnie od zewnątrz montujemy łączniki LK100, co dodatkowo wzmacnia i uszczelnia połączenia profili.

Wykonanie łączenia podkładu z profilami i progiem drzwi

Profile łączymy z podkładem cementowym za pomocą taśmy uszczelniającej Renoplast PL3, wklejonej na zaprawie uszczelniającej. Połączenie z progiem drzwi wykonujemy, stosując taśmę progową Renoplast PL3 z paskiem butylu. Dzięki temu uzyskujemy trwałe i szczelne połączenia, które zapewniają odpowiednią izolację i ochronę przed wilgocią.

Wykonanie warstwy hydroizolacji z zaprawy uszczelniającej

Na podkładzie cementowym wykonujemy izolację przeciwwodną z zaprawy uszczelniającej, stosując się do zaleceń zawartych w karcie technicznej producenta zaprawy. Zapewnia to skuteczną ochronę przed wilgocią oraz trwałość całej konstrukcji. Ważne jest, aby dokładnie przestrzegać zaleceń producenta dotyczących grubości nakładanej warstwy oraz czasu schnięcia, aby uzyskać optymalne rezultaty.

Układanie płytek posadzkowych

Na związanej zaprawie uszczelniającej układamy płytki ceramiczne. Płytki ceramiczne układamy na zaprawie klejowej, odpowiedniej do zewnętrznych zastosowań (zalecana klasa C2-S1 lub C2-S2). Należy pamiętać o równomiernym rozprowadzaniu zaprawy klejowej na podłożu i na spodzie płytek, aby zapewnić trwałe i stabilne połączenie oraz odporność na warunki atmosferyczne.

Wykonanie elastycznych połączeń z progiem drzwi, cokołem i wzdłuż dylatacji

W szczelinach pomiędzy progiem drzwi a posadzką, pomiędzy cokolikiem a posadzką oraz wzdłuż dylatacji posadzki układamy sznur dylatacyjny o średnicy 6 mm. Następnie szczeliny wypełniamy masą trwale elastyczną, na przykład poliuretanową lub MS polimerem, aby zapewnić elastyczność i szczelność połączeń.

Nie należy uszczelniać przestrzeni między krawędzią płytki a profilem K100, aby umożliwić swobodną pracę termiczną materiałów.

Uwagi

1. Wysokość czołowej krawędzi: Czołowa krawędź profilu K100 ma wysokość 3 mm, co odpowiada grubości zaprawy uszczelniającej zbrojonej taśmą.
2. Odprowadzanie wody: Opadająca krawędź profilu K100 skutecznie odprowadza wodę z powierzchni balkonu lub tarasu, zapewniając odpowiednie odwodnienie i ochronę konstrukcji przed wilgocią.
