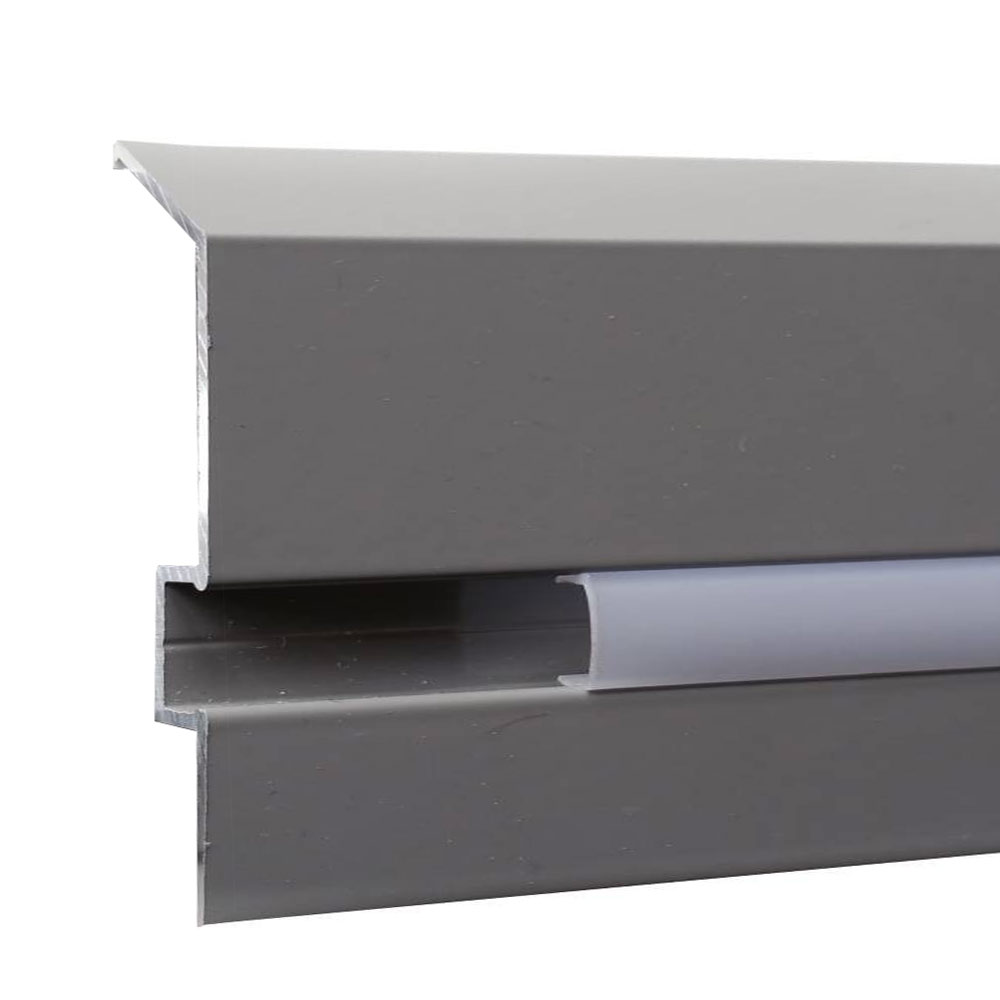

Profil cokołowy prosty C2 200 cm

Profil cokołowy prosty C2 200 cm

Profil C2 wykonany jest ze stopu aluminium AW 6060, co zapewnia wytrzymałość oraz odporność na korozję. Zastosowanie powłoki poliestrowej o grubości minimum 60 µm oraz warstwy konwersyjnej o gramaturze 0,6 – 1,2 g/m² dodatkowo wzmacnia profil przeciwko działaniu niekorzystnych warunków atmosferycznych oraz uszkodzeniom mechanicznym.

Wyznaczanie wysokości cokolika na ścianie

Przed przystąpieniem do prac montażowych należy wyznaczyć wysokość cokolika na ścianie za pomocą poziomicy lub lasera liniowego. Na balkonach i tarasach przyjmuje się, że wysokość cokolika powinna wynosić minimum 15 cm. Przy wyznaczaniu wysokości cokolika należy uwzględnić:

• grubość okładziny z płytek (+2 cm)
• wysokość podstawek (RENOPLAST SMART stała wysokość) i nierówności podłoża (łącznie około +2 cm)

Rekomendowana wysokość od podłoża (H) to około 19-20 cm. Dla podstawek regulowanych RENOPLAST RENOPAD, wysokość cokolika będzie zależeć od ich wysokości przy ścianie, co należy uwzględnić podczas pomiarów.

Przygotowanie podłoża na cokoliku

Podłoże na cokoliku powinno być równe i gładkie. W przypadku ścian murowanych lub wykończonych tynkiem strukturalnym, wymagane jest ich szpachlowanie, na przykład zaprawą cementową lub klejową.

Na wyznaczonej wysokości cokolika naklejamy taśmę maskującą, aby zabezpieczyć obszar powyżej. Następnie gruntujemy podłoże, aby poprawić przyczepność zaprawy. Nakładamy cienką, równą warstwę zaprawy szpachlowej na gruntowane podłoże. Po nałożeniu zaprawy usuwamy taśmę maskującą i czekamy, aż zaprawa całkowicie wyschnie, zanim przystąpimy do dalszych prac.

Montaż profili okapowych i membrany EPDM na balkonie/tarasie

Na powierzchni balkonu lub tarasu montujemy profile okapowe Renoplast oraz membranę EPDM zgodnie z odpowiednimi instrukcjami montażu. Membranę układamy z wywinięciem na całą wysokość cokolika, aby zapewnić odpowiednią izolację. Po montażu i związaniu kleju oraz uszczelniacza, układamy płytki grubowarstwowe na wspornikach tarasowych RENOPLAST SMART lub RENOPAD, zapewniając stabilne i trwałe wykończenie powierzchni balkonu/tarasu.

Przygotowanie i montaż profili dociskowych C1

Wymierzamy długości profili dociskowych C1 i docinamy je do żądanych wymiarów, pamiętając o pozostawieniu szczelin dylatacyjnych o szerokości około 2-5 mm w miejscach połączeń. Ze względu na relatywnie dużą rozszerzalność cieplną aluminium, nie łączymy profili C1 na zakład ani na styk.

Do cięcia profili rekomenduje się stosowanie ręcznych brzeszczotów lub mechanicznych pił zębatych, aby uzyskać precyzyjne i gładkie krawędzie. Po docięciu, montujemy profile dociskowe C1 zgodnie z zaleceniami producenta, dbając o prawidłowe rozmieszczenie szczelin dylatacyjnych.

Montaż profili dociskowych C1

W dociętych profilach C1 wiercimy otwory montażowe w rozstawie co 30 cm. Następnie przykładamy profile do ściany, zaznaczamy miejsca otworów montażowych i wiercimy otwory, usuwając powstały urobek.

Wkładamy koszulki kołków montażowych, dobierając odpowiednią długość kołka do materiału, z którego wykonano ścianę. Dokręcamy kołki montażowe, dbając o poziome ustawienie profila oraz jednorodne dociśnięcie membrany EPDM do podłoża. Zapewnia to stabilne i szczelne zamocowanie profili dociskowych.

Montaż profili dociskowych C1 na ścianach ocieplonych

Na ścianach ocieplonych płytami styropianowymi EPS, wykończonymi warstwą kleju zbrojonego siatką i tynkiem, do mocowania listwy dociskowej C1 możemy zastosować śruby ślimakowe do styropianu.

Przed ich osadzeniem należy wywiercić otwory prowadzące. Po dokręceniu śrub, nanieść na ich talerzyki niewielką ilość poliuretanowej masy uszczelniającej. Następnie przyłożyć profile do ściany i dokręcić je do śrub ślimakowych, dbając o poziome ustawienie profili oraz równomierne dociśnięcie membrany do podłoża.

Uszczelnienie górnej części profila C1

W górnej części profila C1, w uformowanym korycie, układamy poliuretanową masę uszczelniającą, dbając o jej ciągłe i równomierne ułożenie. Nałożoną masę spryskujemy wodą, a następnie wygładzamy lub zbieramy jej nadmiar w miarę potrzeby.

Aby zapobiec zabrudzeniu powierzchni ścian oraz ościeży drzwi balkonowych, tuż nad profilem C1 można na czas montażu okleić te powierzchnie taśmą maskującą. To zapewni czystość i estetykę podczas wykonywania prac montażowych.

Montaż płytek cokołowych

Płytkę cokołową docinamy, dopasowując jej wysokość do przykręconego profila C1 oraz szerokość do płytek na balkonie/tarasie, zachowując liniowość szczeliny dylatacyjnej między płytkami na platformie tarasu/balkonu i na cokoliku.

Płytki układamy na wspornikach podstopnicy dolnych, co powoduje powstanie szczeliny wentylacyjnej między okładziną poziomą a pionową. W celu stabilizacji, na wewnętrznej stronie płytek cokołowych dopuszczalne jest ich podklejenie masą poliuretanową.

Wspornik podstopnicy dolny układamy tak, aby każda płytka była wsparta przynajmniej w dwóch miejscach, zapewniając odpowiednie podparcie i stabilność płytek cokołowych.

Przygotowanie i montaż profili C2

Po ułożeniu płytek cokołowych wymierzamy i docinamy profile C2. Cięcie powinno odbywać się wyłącznie ręcznym brzeszczotem lub piłą mechaniczną z tarczą zębatą. Niedopuszczalne jest cięcie profili szlifierką kątową, aby uniknąć uszkodzenia materiału.

W narożach ścian uwzględniamy zastosowanie narożników zewnętrznych NZ C2/90 lub wewnętrznych NW C2/90. Nie należy łączyć dwóch odcinków profilu C1 poprzez nakrycie profilem C2, z wyjątkiem sytuacji w narożnikach wewnętrznych lub zewnętrznych.

Profile C2 montujemy zgodnie z zaleceniami producenta, dbając o estetyczne i trwałe połączenia.

Cięcie i montaż profili C2

Cięcie profili C2 należy wykonywać w taki sposób, aby na każdym połączeniu profili lub profili i narożników pozostawić szczeliny dylatacyjne o szerokości około 2-5 mm. Szczeliny dylatacyjne umożliwiają swobodną pracę termiczną, co zapobiega uszkodzeniom spowodowanym rozszerzalnością i kurczeniem się materiałów pod wpływem temperatury.

Podczas montażu profili C2 dbamy o równomierne rozmieszczenie szczelin dylatacyjnych, co zapewni estetyczne i funkcjonalne wykończenie.

Montaż zakończeń i łączników profili C2

Na końcach profili należy uwzględnić zakończenia profili OP C2 (prawe/lewe). W miejscach połączeń stosujemy łączniki LC2. Zarówno łączniki, jak i zakończenia montujemy poprzez wsunięcie ich na profil C2 przed przykręceniem profili.

Po przykręceniu profil C2 nie ma możliwości nałożenia łączników poprzez tzw. zaklik, dlatego ważne jest, aby montaż łączników i zakończeń wykonać przed przymocowaniem profili do ściany. Zapewnia to estetyczne i trwałe połączenia oraz odpowiednie wykończenie krawędzi.

Montaż narożników i zakończeń w wnękach drzwi

We wnękach drzwi montujemy narożniki zewnętrzne NZ C2/90, łącząc je z profilem C2 za pomocą łączników LC2. Przy ościeżnicy drzwi balkonowych montujemy zakończenia OP C2 (prawe lub lewe, w zależności od strony montażu).

Zapewniamy precyzyjne dopasowanie elementów, aby uzyskać estetyczne i trwałe połączenia oraz odpowiednie wykończenie krawędzi. Montaż narożników i zakończeń wykonujemy przed przymocowaniem profili do ściany, aby ułatwić wsunięcie łączników i zakończeń na profile C2.

Montaż profili C2

Profile C2 mocujemy mechanicznie do profili C1 za pomocą dołączonych do zestawu wkrętów samowiercących ze stali nierdzewnej. Długość wkrętów została dobrana tak, aby nie uszkodzić membrany na cokole podczas montażu.

W korycie profila C2 znajduje się wzdłużne żłobienie, które ułatwia prawidłowe ustawienie śruby samowiercącej. Montaż wkrętów wzdłuż tego żłobienia zapewnia dokładne i stabilne połączenie.

W narożach ścian montujemy prefabrykowane narożniki zewnętrzne NZ C2/90 lub wewnętrzne NW C2/90, a na połączeniach profili stosujemy łączniki LC2, aby uzyskać estetyczne i trwałe połączenia oraz odpowiednie wykończenie krawędzi.

Montaż maskownic i opcjonalnych listw LED w profilu C2

Docinamy tworzywowe maskownice, aby pasowały do profilu C2. W narożnikach maskownice docinamy pod kątem 45°, co zapewnia estetyczne dopasowanie i wykończenie. Maskownice wciskamy w profil C2, aby zakryć wkręty i nadać profilowi estetyczny wygląd.

Opcjonalnie przed montażem maskownic można osadzić listwę oświetleniową LED w korycie profila C2. W tym celu należy uprzednio rozprowadzić przewody zasilające (wyłącznie 12V DC). Należy upewnić się, że przewody są odpowiednio zabezpieczone i ukryte, aby nie wpływały na estetykę i funkcjonalność montowanego oświetlenia. Po zamontowaniu listwy LED i rozprowadzeniu przewodów, przystępujemy do montażu maskownic, które również zakrywają przewody i elementy montażowe.

Walory i funkcjonalność profili cokołowych C1 i C2

Profile cokołowe C2 są dostępne w kolorystyce zbieżnej z profilami okapowymi RENOPLAST, co pozwala na estetyczne wykończenie tarasu lub balkonu. Profile C1 i C2 nie tylko poprawiają estetykę, ale także zapewniają szczelność i wspomagają mocowanie membran (EPDM, PVC, TPO, papy) do powierzchni pionowych.

Unikalna budowa profili C1 i C2 umożliwia osadzenie płytek cokołowych bez konieczności ich klejenia do podłoża. Dzięki temu montaż jest szybszy i łatwiejszy, a płytki są stabilnie osadzone. Profile te zapewniają trwałe i estetyczne wykończenie, chroniąc jednocześnie konstrukcję przed wilgocią i uszkodzeniami.
